تهیه نقشه UTM (یو تی ام) ملک و زمین

نقشه یو تی ام (UTM) نقشه ای است که حدود ملک یا زمین را با مختصات دقیق هر گوشه، متراژ و موقعیت همسایه ها نشان می دهد. مختصات در سیستم جهانی UTM و بر حسب متر است؛ برای همین هر اداره ای می تواند جای دقیق ملک شما را روی نقشه خودش پیدا کند و با پلاک های کناری مقایسه کند.

اداره ثبت برای سند تک برگ، شهرداری برای جواز و دادگاه برای پرونده های ملکی نقشه UTM می خواهند. این نقشه فقط وقتی معتبر است که مهر و امضای کارشناس رسمی دادگستری یا مهندس نقشه بردار دارای پروانه را داشته باشد. ما نقشه UTM ملک و زمین را با برداشت در محل و مهر کارشناس رسمی تهیه می کنیم.

UTM چیست؟ مخفف و معنی

پاسخ کوتاه: UTM مخفف Universal Transverse Mercator و به فارسی «مرکاتور عرضی جهانی» است. در این سیستم کره زمین به ۶۰ نوار به نام زون تقسیم می شود و موقعیت هر نقطه با دو عدد بر حسب متر مشخص می شود. ایران در زون های ۳۸ تا ۴۱ است و تهران در زون ۳۹.

اعداد داخل هر کادر طول جغرافیایی شرقی است. زون ها از غرب (چپ) به شرق (راست) چیده شده اند و تهران در زون ۳۹ (کادر پررنگ) است.

زون هر نقطه را با ابزار تبدیل مختصات UTM مشاهده کنید.

نقشه UTM چه چیزهایی را نشان می دهد؟

یک نقشه UTM کامل این اطلاعات را دارد:

• مختصات UTM هر گوشه ملک: دو عدد X و Y بر حسب متر، همراه با شماره زون.
• طول هر ضلع و متراژ دقیق زمین یا ساختمان.
• حدود اربعه و نام یا پلاک همسایه های هر طرف.
• عوارض موجود: ساختمان، دیوار، در ورودی، معبر و عرض کوچه.
• پلاک ثبتی اصلی و فرعی و مشخصات مالک.
• مهر و امضای کارشناس و تاریخ برداشت.

اگر متراژ روی زمین با سند فرق داشته باشد، نقشه دو خطی تهیه می شود. یک خط وضع موجود را نشان می دهد و خط دیگر وضع سندی را. این اختلاف را از همان اول روشن می کند و جلوی پرداخت عوارض اضافه یا دعوای حدود با همسایه را می گیرد.

نقشه UTM یا کروکی معمولی؟

موضوع	نقشه UTM	کروکی معمولی
مختصات گوشه ها	دارد (X و Y)	ندارد
نمایش ملک	حدود دقیق و متراژ	شکل تقریبی ملک
قبول ادارات	بله، با مهر کارشناس رسمی	خیر

چه زمانی به نقشه UTM نیاز دارید؟

• صدور سند تک برگ: برای تبدیل سند دفترچه ای یا گرفتن سند برای ملک قولنامه ای.
• تفکیک و افراز زمین: تقسیم ملک به چند قطعه با سند جدا.
• پرونده ماده ۱۴۷ و ۱۴۸: تعیین تکلیف املاک بدون سند رسمی؛ معمولا همراه گواهی تعیین مختصات ملک.
• جواز ساخت، تخریب و نوسازی: شهرداری قبل از دستور نقشه، نقشه وضع موجود را روی نقشه ۱:۲۰۰۰ بررسی می کند.
• اختلاف حدود با همسایه و دادگاه: نقشه با مهر کارشناس رسمی، مدرک قابل استناد است.
• منابع طبیعی و اثبات سابقه احیا: نقشه UTM روی عکس های هوایی قدیمی جانمایی می شود.
• تغییر کاربری و پرونده های جهاد کشاورزی.

◂همه کاربردهای نقشه UTM با توضیح هر اداره

مراحل تهیه نقشه UTM (گام به گام)

1. تماس و ارسال مدارک: تصویر سند یا قولنامه و لوکیشن ملک را در واتساپ می فرستید.
2. برآورد هزینه: با توجه به متراژ، شکل زمین و اداره ای که نقشه را خواسته، قیمت و زمان را می گوییم.
3. برداشت در محل: کارشناس با گیرنده GPS متصل به شمیم یا دوربین توتال استیشن گوشه های ملک و عوارض اطراف را برداشت می کند.
4. ترسیم نقشه: مختصات گوشه ها، طول اضلاع، متراژ و حدود اربعه در نرم افزار تخصصی رسم می شود.
5. کنترل با سند و کاداستر: نقشه با ابعاد سند و نقشه پایه مقایسه می شود؛ اگر اختلاف باشد، نقشه دو خطی آماده می شود.
6. مهر و تحویل: نقشه با مهر و امضای کارشناس، به صورت نسخه چاپی و فایل PDF، DWG یا SHP (به انتخاب شما) تحویل می شود.

نقشه UTM را از کجا بگیریم؟

نقشه UTM را فقط کسی می تواند تایید کند که صلاحیت رسمی دارد. بسته به اداره ای که نقشه را خواسته، یکی از این سه لازم است:

• کارشناس رسمی دادگستری رشته نقشه برداری: برای دادگاه، پرونده های اختلافی و بیشتر کارهای اداره ثبت.
• مهندس نقشه بردار دارای پروانه نظام مهندسی: برای شهرداری و بسیاری از کارهای اداری.
• نقشه بردار معرفی شده از طرف اداره ثبت: وقتی خود اداره برداشت را به نقشه بردار طرف قرارداد ارجاع می دهد.

نقشه ای که با برنامه گوشی کشیده شده یا مهر ندارد، در هیچ اداره ای قبول نمی شود. اگر نمی دانید اداره شما کدام را می خواهد، متن نامه یا درخواست اداره را برایمان بفرستید تا بگوییم.

مدارک لازم برای تهیه نقشه UTM

• تصویر سند: تک برگ، دفترچه ای، یا قولنامه و مبایعه نامه برای ملک بدون سند
• تصویر کارت ملی مالک یا وکالت نامه
• نامه یا درخواست اداره، اگر دارید؛ نوع و مقیاس نقشه را همین نامه مشخص می کند
• لوکیشن یا آدرس دقیق ملک
• نقشه یا کروکی قبلی، اگر هست

برای ملک بدون سند هم نقشه UTM تهیه می شود. نقشه بر اساس وضع موجود کشیده می شود و بعدا در پرونده سند تک برگ یا ماده ۱۴۷ به کار می رود.

روش های برداشت برای نقشه UTM

گیرنده GPS متصل به سامانه شمیم: برای زمین های باز، باغ و زمین کشاورزی. گیرنده به ایستگاه های مرجع شمیم وصل می شود و مختصات هر گوشه را با دقت چند سانتی متر می دهد. جایی که اینترنت نیست، با دو دستگاه (بیس و روور) کار می شود.

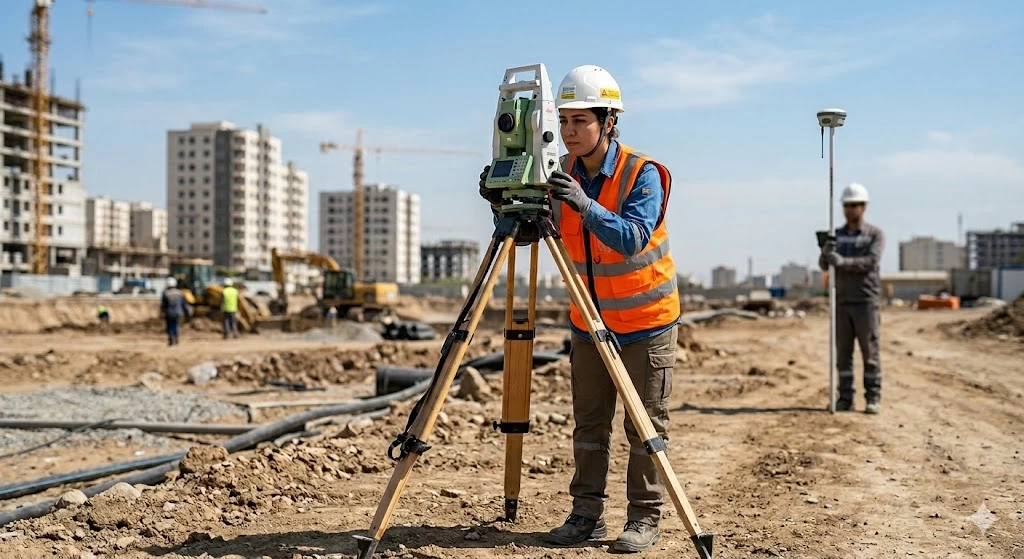

دوربین توتال استیشن: برای جاهایی که آسمان باز نیست، مثل بین ساختمان ها، کوچه های باریک یا زیر درخت. در عمل بیشتر کارها ترکیبی است: چند نقطه مبنا با GPS و بقیه گوشه ها با دوربین.

جانمایی روی نقشه ۱:۲۰۰۰: برای کارهای شهرداری، برداشت زمینی روی نقشه پایه سازمان نقشه برداری قرار می گیرد تا موقعیت ملک نسبت به طرح تفصیلی و معبر معلوم شود. جانمایی نقشه UTM روی نقشه ۱:۲۰۰۰ را جدا توضیح داده ایم.

تهیه نقشه UTM چقدر طول می کشد؟

ملک های کوچک با شکل منظم معمولا یک تا دو روز کاری طول می کشند. زمین های بزرگ با مرزهای نامنظم یا در منطقه کوهستانی ممکن است یک تا دو هفته طول بکشند. چیزهایی که زمان را تغییر می دهند:

• متراژ و تعداد شکستگی های مرز
• دسترسی به ملک و فاصله از تهران
• نوع تاییدیه: نقشه با مهر کارشناس رسمی دادگستری کمی بیشتر از مهر نظام مهندسی طول می کشد
• اختلاف حدود با همسایه یا مغایرت با سند؛ در این حالت کار ممکن است طولانی تر شود

هزینه نقشه UTM

هزینه نقشه یو تی ام برای یک ملک مسکونی معمولی در سال ۱۴۰۵ از حدود ۵ میلیون تومان شروع می شود. بعد بسته به متراژ، شکل زمین، موقعیت و نوع مهر (دادگستری یا نظام مهندسی) بیشتر می شود. برای زمین کشاورزی و باغ، قیمت معمولا بر اساس مساحت حساب می شود.

◂جدول تعرفه و هزینه نقشه UTM سال ۱۴۰۵

نقشه UTM ثبت اسناد و استعلام آن

اداره ثبت همه ملک ها را در سامانه کاداستر (حدنگار) روی یک نقشه یکپارچه UTM ثبت می کند. نقشه ای که برای ثبت تهیه می کنید باید با همین نقشه بخواند: گوشه های ملک روی نقشه پایه اداره بنشیند و با پلاک های همسایه تداخل نداشته باشد. اگر تداخل باشد، پرونده برمی گردد.

نقشه UTM سامانه عمومی برای استعلام ندارد. اعتبار آن با مهر و شماره پروانه کارشناس سنجیده می شود و اداره ثبت آن را با کاداستر خودش تطبیق می دهد. اگر ملک شما قبلا در کاداستر ثبت شده، موقعیتش را از طریق استعلام پلاک ثبتی یا موقعیت ملک طبق سند می توانید ببینید، و نقشه جدید باید با همان بخواند.

تهیه نقشه UTM با گوشی ممکن است؟

با گوشی می شود مختصات تقریبی زمین را گرفت؛ مثلا با برنامه یو تی ام UTM Geo Map. اما خطای GPS گوشی چند متر است و هیچ اداره ای آن را به جای نقشه UTM قبول نمی کند. گوشی برای پیدا کردن زمین کافی است، ولی برای سند و شهرداری نه. دقت واقعی گوشی را اینجا مقایسه کرده ایم.

اشتباه گرفتن نقشه UTM با نقشه های دیگر

• نقشه و عکس هوایی: تصویر زمین از بالاست و حدود قانونی ملک را مشخص نمی کند. بیشتر برای اثبات سابقه ملک به کار می رود و نقشه UTM روی آن جانمایی می شود. (خرید عکس هوایی و نقشه هوایی)
• GPS گوشی: فقط یک نقطه با خطای چند متر است، بدون مهر و بدون حدود.
• کاداستر: بانک نقشه اداره ثبت است. نقشه UTM شما باید با آن بخواند.
• سامانه شمیم: سامانه تعیین موقعیت است که کارشناس با آن مختصات را برداشت می کند. جایگزین نقشه UTM نیست، ابزار تهیه آن است.

◂مقایسه کامل نقشه UTM با سایر نقشه ها در یک جدول

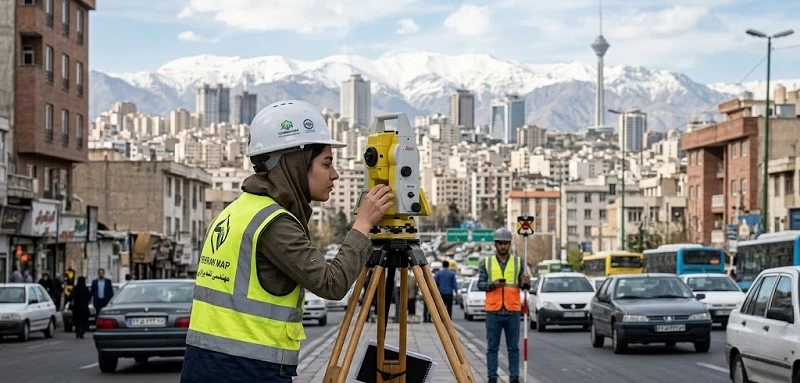

تهیه نقشه UTM در مناطق تهران

برای همه مناطق تهران و اطراف کارشناس به محل اعزام می شود. در این محله ها مشکلات رایج زمین را جدا نوشته ایم: نقشه UTM نیاوران، الهیه، فرمانیه، زعفرانیه و جردن.

برای بقیه مناطق: شمال تهران، غرب تهران، شرق تهران، جنوب تهران، پردیس، لواسان و شهریار.

سیستم مختصات UTM به زبان ساده

UTM مخفف Universal Transverse Mercator یعنی «مرکاتور عرضی جهانی» است. در این سیستم کره زمین به ۶۰ نوار به نام زون تقسیم می شود که هر کدام ۶ درجه طول جغرافیایی پهنا دارند. در هر زون، موقعیت هر نقطه با دو عدد بر حسب متر مشخص می شود:

• X یا Easting: عدد ۶ رقمی؛ فاصله شرقی غربی نقطه. نصف النهار وسط هر زون عدد ثابت ۵۰۰۰۰۰ را دارد.
• Y یا Northing: عدد ۷ رقمی؛ فاصله نقطه از خط استوا.

ایران در زون های ۳۸ تا ۴۱ است و تهران در زون ۳۹. مثلا مختصات مرکز تهران حدودا X = 535000 و Y = 3950000 در زون 39 است. شماره زون هر نقطه در نیمکره شرقی از این فرمول به دست می آید: طول جغرافیایی تقسیم بر ۶، بدون اعشار، به علاوه ۳۱. مثلا برای طول ۴۷ درجه: ۷ + ۳۱ = زون ۳۸.

چون مختصات بر حسب متر است، فاصله و مساحت مستقیم از روی آن حساب می شود. برای همین همه ادارات ملکی از UTM استفاده می کنند.
